Postopek zategovanja visoko trdnosti vijak povezave par

Vijaki visoke trdnosti so zategnjeni z metodo navora, to je na podlagi niza procesnih testov, zategovanja vijakov visoke trdnosti zaključimo v dveh fazah: začetno zategnjenje in končno zategnjenje. Tako začetno zategnjenost kot končno zategnjenje uporabljajte fiksne navorne električne wrenches. , Stegnenice za začetno in končno zategnjenje so strogo ločene.

Pred začetnim vijačenjem je treba namestitev zategniti z navadnimi vijaki, tako da morajo biti škropilni ševi tesno pritrjeni, vrzel med plastmi plošče pa se vstavi med plasti plošče s merilcem čutila 0,3mm, globina pa ne sme biti večja od 20mm.

Začetno zategnjenje: Ko se vijaki visoke trdnosti vstavijo v vijake in preverijo, jih je treba pritegniti z navadnim ročnim ključem z ratchet. Za Vijake visoke trdnosti M30 uporabite umerjen električni ključ, da zategnete vijake na 50% končnega navora za zategnjenje; za M24 vijaki visoke trdnosti, uporabite električni ključ za zategnjenje vijakov na 50% končnega navora za zategnitev, da bi splicing Deska je tesno pritrjena, da se prepreči podnapetost vijakov zaradi vpliva vijačne skupine.

Za vijake visoke trdnosti, ki so bili sprva nategnjeni, takoj uporabite označevalec bele table, da potegnete ravno črto na matici, podložki in plošči, da preprečite ponavljajoče se vijake, izpuste in enostaven pregled.

5. Končno zategnjenje: končna zategnjena vrednost navora vsake serije vijakov visoke trdnosti je določena z naslednjo formulo

M=K×N×d

Kjer: M – končna navorna vrednost navora visoke trdnosti vijakov (Nm);

N – vrednost prednapetosti konstrukcije za vijake visoke trdnosti (KN); (glede na 1,1-kratno obliko pred napetostjo)

K –povprečna vrednost koeficienta navora vsake serije vijakov visoke trdnosti; (vrednost na podlagi podatkov o ponovni shoditvi mesta)

d–Nominalni premer vijakov visoke trdnosti (mm).

Konstrukcijska prednapetost vijakov visoke trdnosti je v skladu z določbami "Code for Design of Railway Bridges and Culverts", ob upoštevanju, da je izguba prednapetosti približno 10%, zato je konstrukcijska prednapetost visoko trdnosti vijakov 1,1-kratna prednapetost pri načrtovanju.

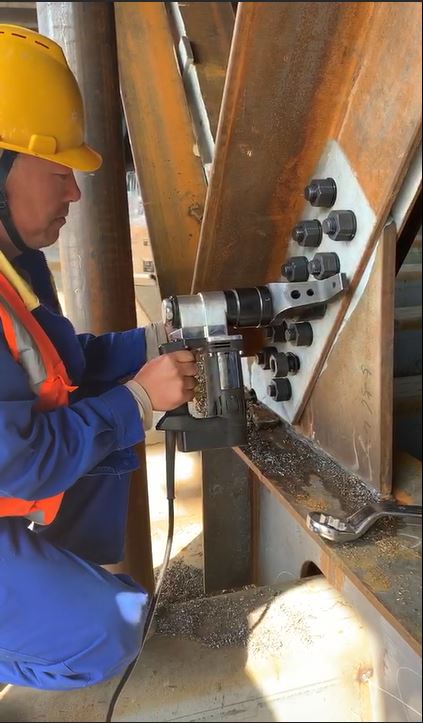

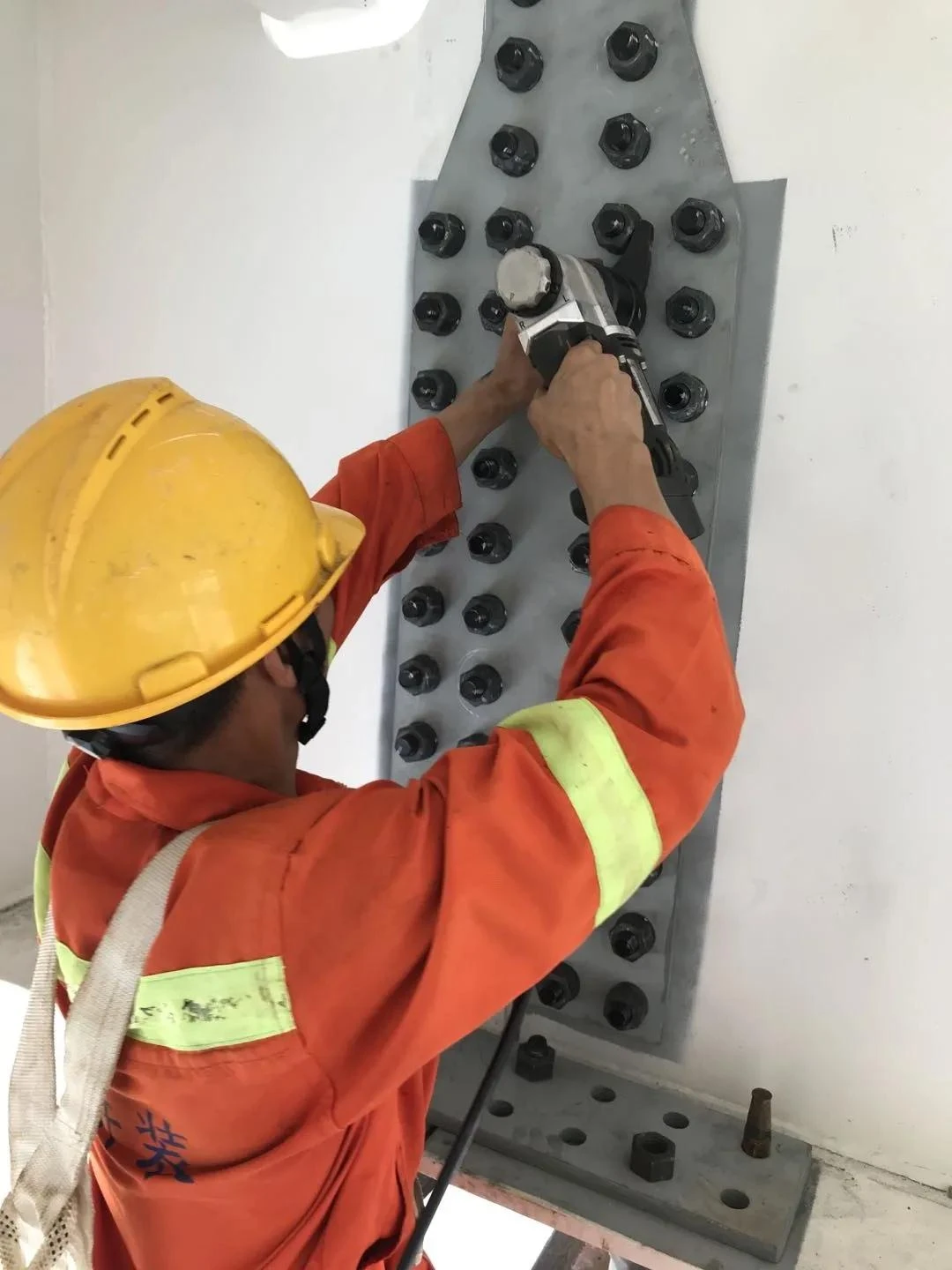

6. Končno zategnjenje se zaključi z umerjenim električnim pritrjenim navornim ključem. Za vijake, ki jih ni mogoče uporabljati z električnimi orodji na posameznih delih, uporabite umerjen ključ za pregled digitalnega zaslona, da zaključite končno zategovanje.

V procesu zategovanja vijakov visoke trdnosti se glave in podložki ne smejo vrteti z orehom, zato bodite previdni pri zategonju. Če ugotovite, da se vijaki in podložki vrtijo, zamenjajte vijake visoke trdnosti in ponovite postopek začetnega in končnega zategovanja. Zamenjani vijaki visoke trdnosti se vrnejo v skladišče in se vrnejo v tovarno na obdelavo. Uporabljajo se lahko šele po pregledu in je strogo prepovedano, da jih ponovno uporabljajo.

V postopku zategovanja vijakov z visoko trdnostjo je treba ročni obročni ključ uporabljati prav tako, pri tem pa se ne uporablja nobena udarna sila; pri zagonu električnega navornega ključa mora teči neprekinjeno in gladko, dokler se električni ključ samodejno ne ustavi. Po končanem zategovanju vijaka visoke trdnosti in električnega ključa se samodejno ustavi, je strogo prepovedano ponovno zagnati električni ključ, da se vijak zategne, da se prepreči preveč zategnjenje. Ko je prva serija 50% ali 75% vijakov visoke trdnosti na isti plošči gusseta končno nategnjena, se lahko v serijah izvleče drugih 50% ali 25% vijakov, vijake z visoko trdnostjo pa je treba namestiti takoj, in začetne postopke za zategovanja in obratovanja končnega vijaka.

9. Ne glede na to, ali je treba v začetni in končni fazi, ali pri uporabi različnih wrenches, je treba slediti zaporedju zategnjenja od središča skupine vijakov do okolice.

10. Električni ključavnice morajo uporabljati neodvisni napajalnik ali reguliran napajalnik med gradnjo, da zmanjšajo nihanja napetosti in vplivajo na stabilnost izhoda navora električnega ključa.

11. Če so različne stene nenormalne ali okvare med uporabo, se gradbeno osebje na kraju samem ne ukvarja z njimi brez dovoljenja. Konstrukcijo je treba takoj ustaviti, stene pa je treba predati preskusni skupini z visoko trdnostjo za pregled in popravilo, o napakah pa je treba poročati tako, da se lahko na mestu opravijo ustrezni ukrepi. Vijaki so obdelani.
